縱觀光傳感應用市場,應用場景正在朝復雜化和多樣化的方向發展,各種應用對VCSEL(垂直腔面發射激光器)光源的光束形態、光功率、散熱管理和驅動相應時間等方面的性能提出了更高的要求。

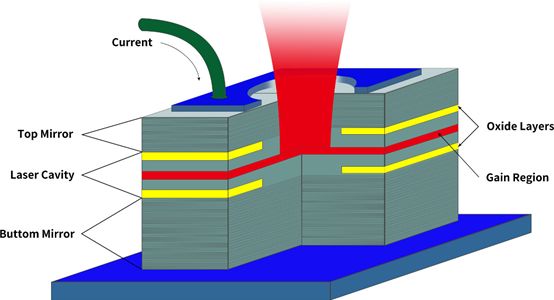

VCSEL示意圖
為了滿足越來越復雜化和多樣化的需求,最近,瑞識科技(RAYSEES)開發出了一款背發光(Bottom-Emitting)微透鏡集成VCSEL芯片。通過背發光的方式,這款VCSEL比頂部發光的方式具有更加優秀的光學集成特性,成本更低、性能更好,且量產集成更加快捷。這款VCSEL還在芯片襯底處集成了微透鏡,并采用了倒裝結構設計,應用場景包括車載激光雷達、虛擬現實(VR)、增強現實(AR)和消費電子等領域。
瑞識科技成立于2018年5月,是一家擁有國際領先的光學集成封裝、光電系統整合優化、光芯片設計和算法研發等核心技術的高科技企業,致力于為激光雷達、智能駕駛、醫療健康、智能硬件、人臉識別等領域提供光學和光芯片解決方案。
以往的頂部發光VCSEL芯片需要進行打線(Wiring Bonding)封裝,瑞識科技的這款背發光VCSEL芯片,其P極和N級在芯片的同一側,可以直接貼在基板(Sub-mount)的正負極上,這樣就降低了封裝的難度和成本。這款VCSEL芯片襯底上集成的微透鏡,可以根據具體的應用需求,對發散角進行調節,甚至可以達到準直的水平,這樣就為一些需要集成準直透鏡的光傳感應用省去了一筆成本費用。
這款VCSEL芯片集成的微透鏡,是通過光刻技術,在襯底上刻蝕出的微透鏡單元。也就是說,微透鏡可以由代工廠在芯片量產過程中,當作一道工藝步驟統一完成。這樣就可以將芯片制造和光學集成交由同一家代工廠完成,減少了中間環節,就可以提高量產的良品率。

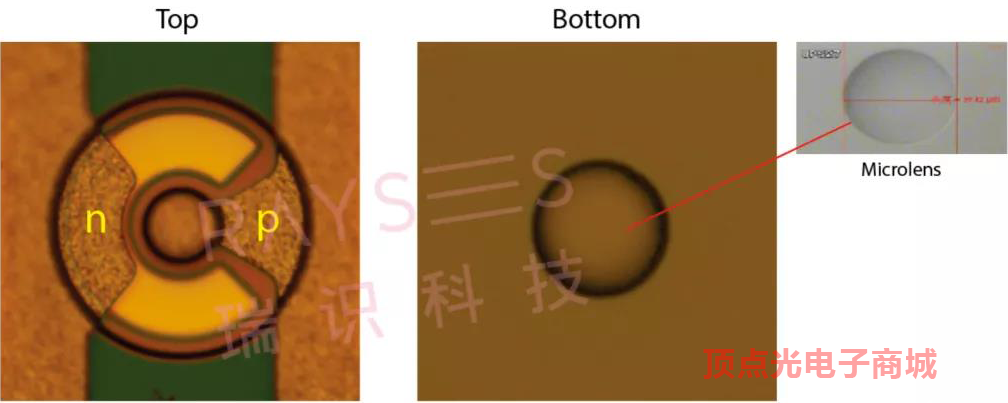

瑞識科技背發光VCSEL芯片產品實拍。左:p極與n極同位于芯片頂部;右:芯片底部刻蝕微透鏡。
在上升沿和下降沿方面,瑞識科技的這款VCSEL芯片具有更快的相應時間,同時,峰值光功率也更高,這對車載激光雷達等應用來說,是相當重要的參數指標。在VCSEL芯片上直接集成微透鏡還有兩個好處,一是可以大幅降低光學集成器件的厚度,二是可以提高光學性能。對于一些在空間要求上非常苛刻的應用,比如智能手機和VR/AR設備來說,將具有更好的適用性。

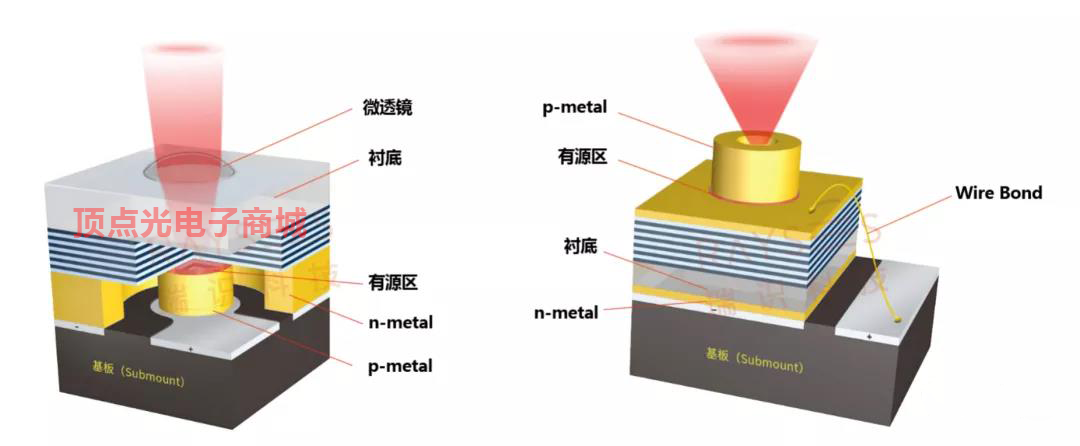

相比于p極和n極分別位于芯片兩端的頂發光VCSEL(右),采用背發光襯底集成微透鏡的VCSEL芯片(左)有源區更加靠近基板,更利于芯片散熱
另外,這款背發光VCSEL芯片的封裝形式還可以采用倒裝(Flip-Chip),可以顯著降低采用打線封裝帶來的寄生電感,對于窄脈寬型電流驅動具有更好的適配性,峰值光功率更高。瑞識科技的背發光VCSEL芯片有源區離封裝基板更近,因而具有更好的散熱效率,從而可以達到更高的光效。
