濱松的光電倍增管根據光陰極面的位置不同，可以分為端窗型光電倍增管和側窗型光電倍增管。本篇文章為您解析端窗型和側窗型光電倍增管的差異，以及對應不同應用時，如何選擇合適的光電倍增管。
圖1 左：端窗型 右：側窗型
關于端窗型和側窗型的PMT如何選擇，主要從陰極面位置、陰極面類型、陰極面均勻性和陰極面形狀這四個方面來考慮。
一、陰極面位置
區分這兩種光電倍增管最容易的方式就是觀察光陰極面的位置。端窗型光電倍增管陰極面附著在端窗型的窗材后，側窗型的光電倍增管陰極面則是在光電倍增管的內部，陰極面附著在基板材料上。端窗型光電倍增管的陰極面相對于側窗型光電倍增管陰極面更容易被觀察到。

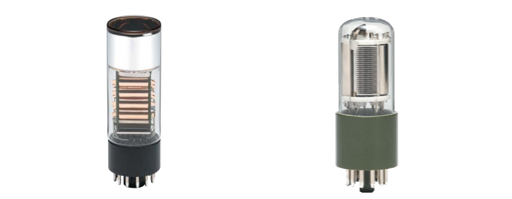

圖2 光陰極面位置展示
二、陰極面類型
端窗型光電倍增管陰極面在入射窗材的后面，所以端窗型光電倍增管的光陰極面屬于透射型陰極面，光入射到陰極面的一端，產生的光電子從陰極面的另一端發射出來。側窗型光電倍增管，光陰極面是反射型陰極面，光入射到光陰極面的一端，光電子也從這端產生。透射型和反射型的陰極面都有不同陰極材料和相應參數，具體可以參考以下的圖。

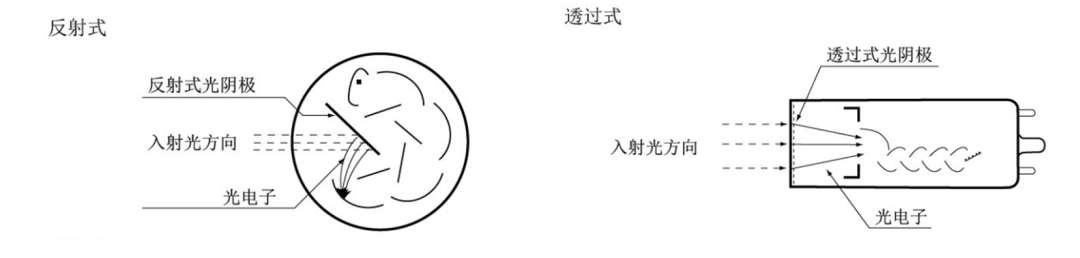

圖3 反射式與透射式示意圖

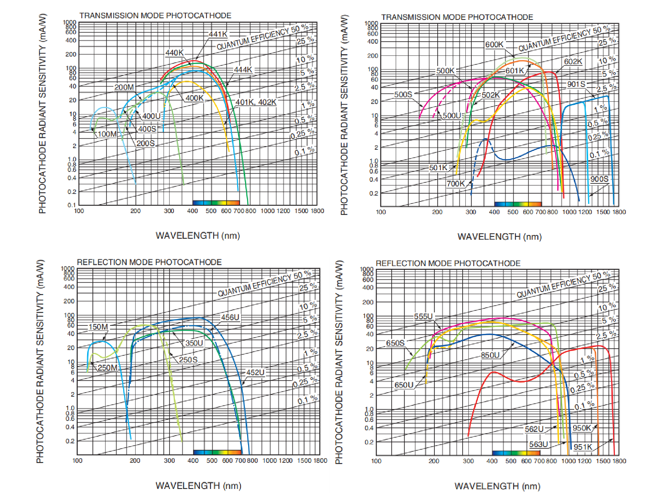

圖4 不同陰極材料和相應參數
三、陰極面均勻性
光陰極面均勻性是指光電倍增管陰極面不同位置的輸出靈敏度差異。因為受到陰極面所在位置和前端入射窗口形狀的影響，端窗型光電倍增管和側窗型光電倍增管的陰極面均勻性存在一定的差異，具體可參考下圖。如果是對光電倍增管的均勻性存在一定的要求，一般會選擇端窗型光電倍增管。

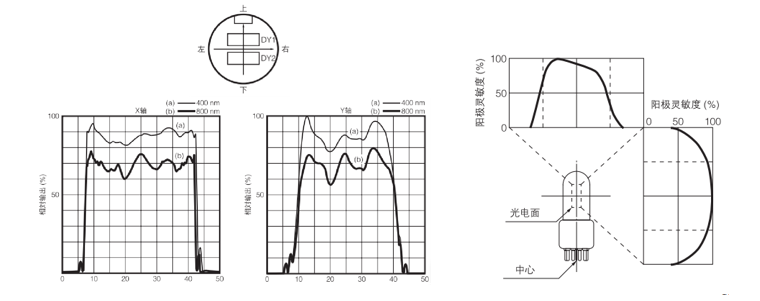

圖5 不同陰極面均勻性光譜圖
四、陰極面形狀
端窗型光電倍增管的陰極面主要以圓形為主，也有個別型號為方形陰極面。側窗型光電倍增管陰極面主要以方形為主。其中，如果入射光斑主要以圓形為主的話，首選端窗型光電倍增管，如果光斑形狀主要為狹縫光的話，首選選擇側窗型光電倍增管。

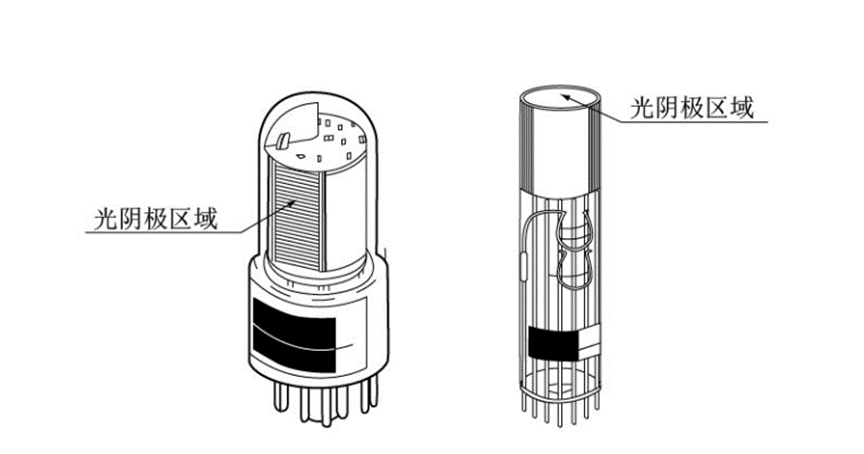

圖6 光陰極區域展示
所以在選擇光電倍增管PMT時，除了滿足對波長、靈敏度、增益、信噪比、均勻性要求的同時，也需要關注到入射光斑的大小、形狀以及探測器的結構設計等，這些也會影響我們選擇合適的光電倍增管。
