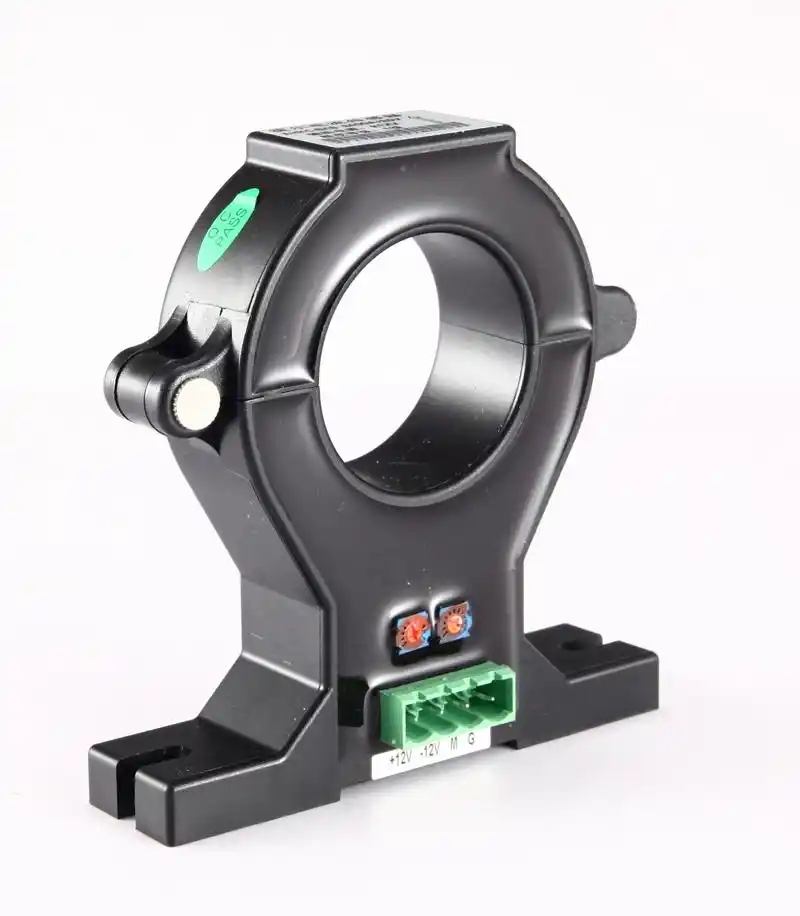

           頂點光電子商城2025年1月16日消息：霍爾電流傳感器是一種基于磁平衡式霍爾原理的電路儀器，它利用霍爾效應來測量電流。

           霍爾器件是一種采用半導體材料制成的磁電轉換器件。當控制電流Ic通過霍爾元件的輸入端時，如果有一磁場B穿過該器件的感磁面，那么在垂直于電流Ic和磁場B的方向（即霍爾輸出端之間）上，將產生一個電勢VH，這個電勢被稱為霍爾電勢?；魻栯妱?shì)VH的大小與控制電流Ic和磁通密度B的乘積成正比，具體關系可以表示為：VH=KHICBsinΘ，其中KH為霍爾系數，由霍爾元件的材料決定，Θ為磁場B與控制電流Ic之間的夾角。

           霍爾電流傳感器利用霍爾效應原理，通過測量磁場來間接測量電流。具體來說，當載流導體周圍產生一個正比于該電流的磁場時，霍爾器件可以測量這個磁場，從而實現電流的非接觸測量。

           由于磁路與霍爾器件的輸出具有良好的線性關系，因此霍爾器件輸出的電壓訊號U0可以間接反映出被測電流I1的大小。也就是說，被測電流I1與產生的磁感應強度B1成正比，而磁感應強度B1又與霍爾器件輸出的電壓訊號U0成正比，即：I1∝B1∝U0。通常，我們會把U0定標為當被測電流I1為額定值時，U0等于50mV或100mV，這樣就制成了霍爾直接檢測（無放大）電流傳感器。

           此外，霍爾電流傳感器還包括霍爾磁補償電流傳感器，它利用磁平衡原理來提高測量精度和響應速度。在這種傳感器中，原邊主回路有一被測電流I1，會產生磁通Φ1。副邊補償線圈通過的電流I2所產生的磁通Φ2與Φ1進行補償，保持磁平衡狀態?；魻柶骷冀K處于檢測零磁通的作用，因此這種模式特別適用于弱小電流的檢測。當補償電流I2流過測量電阻RM時，在RM兩端轉換成電壓，作為傳感器測量電壓U0，即U0=I2RM。

            綜上所述，霍爾電流傳感器通過霍爾效應原理和磁平衡技術，實現了對電流的非接觸測量，具有響應時間快、測量精度高等優點。
